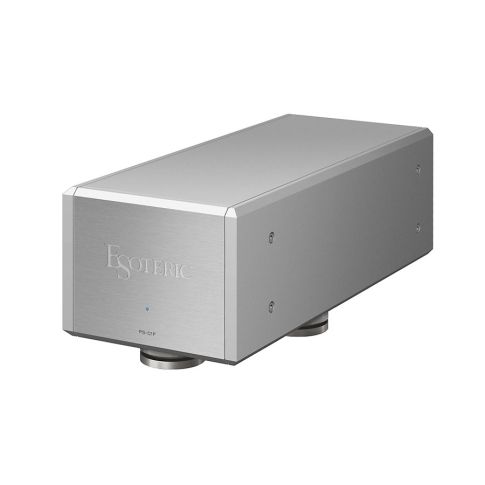

Зовнішній блок живлення Esoteric PS-01F

Новий високопродуктивний компонент Esoteric PS-01F сконструйований на основі фірмової концепції системи живлення, що більш ніж успішно реалізована у флагманському передпідсилювачі Grandioso C1X, і дає змогу повною мірою розкрити увесь грандіозний аудіопотенціал інтегрованих підсилювачів F-01 та F-02.

Топові інтегровані підсилювачі Esoteric F-01 та F-02 наразі є кульмінаційною точкою сучасних технологічних досягнень компанії, що поєднує цілий комплекс унікальних висококласних рішень, отриманих під час розробки передпідсилювачів і підсилювачів потужності флагманської серії Grandioso X. Завдяки цьому компактні й функціональні Esoteric F-01 та F-02 забезпечують неперевершену якість та фантастичну деталізацію звучання кожної музичної композиції. Новий же PS-01F - це потужний і такий же компактний блок живлення, сконструйований спеціально для максимально якісної роботи саме з аудіосхемами секції передпідсилювача F-01/F-02 та якнайширше розкриває їх дійсно видатний аудіопотенціал.

Висококласний передпідсилювач з окремим блоком живлення

На відміну від більшості сучасних "інтегральників", котрі зазвичай просто визначають входи у внутрішньому каскаді передпідсилювача, регулюють гучність і надсилають аудіосигнал до блоку підсилювача потужності динаміків, Esoteric F-01/F-02 потужність самого цього сигналу посилюють приблизно у 27 разів. З огляду на такий високий коефіцієнт підсилення попередній підсилювач F-01/F-02 безпосередньо й критично впливає на якість звучання усієї системи. Тож коли для запобігання взаємним перешкодам ефективно ізолювати джерело живлення секції передпідсилювача від інших схем та збільшити його ємність, інтегрований підсилювач F-01/F-02 здатен видавати на колонки звук що за рівнем якості не поступається навіть найдорожчим розділеним системам підсилення.

Оригінальна конструкція попереднього підсилювача Esoteric F-01/F-02

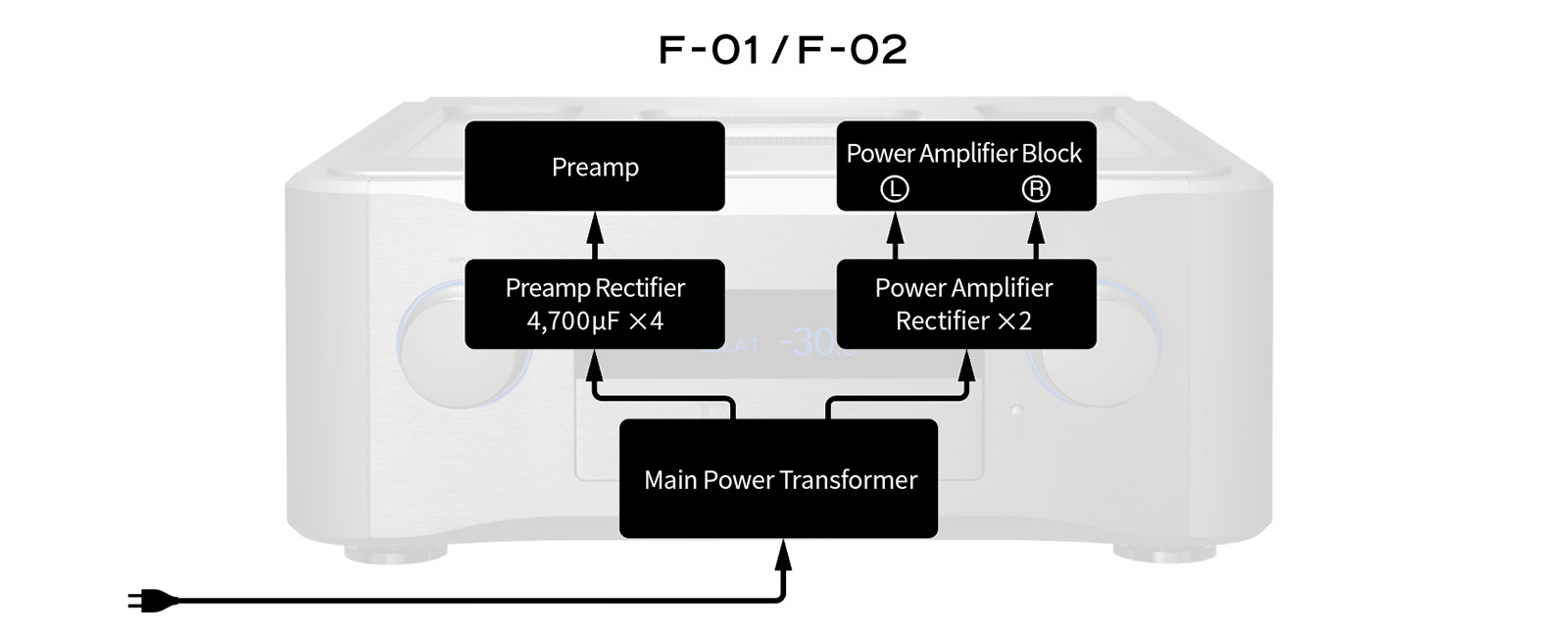

Секція передпідсилювача у F-01/F-02 спроєктована наново як рішення рівня High End, що об'єднує повністю балансну схему подвійного моно та фірмову систему атенюаторів Ultra Fidelity, таку ж як і у флагманського Grandioso C1X. Плата випрямлення у цих підсилювачів енергію отримує від окремої обмотки основного силового трансформатора (з Ш-подібним сердечником на 940 ВА). Для запобігання шумовому забрудненню схема випрямлення також повністю ізольована від секції керування і функціонує на кастомних конденсаторах Grandioso (ємністю 4700 мкФ × 4), встановлених у паралельній конфігурації. А отже у будь-який момент та з будь-яким навантаженням передпідсилювач F-01/F-02 стабільно отримує чистий і потужний струм у потрібному об'ємі.

Зовнішній блок живлення окремо для аудіоконтурів секції передпідсилювача

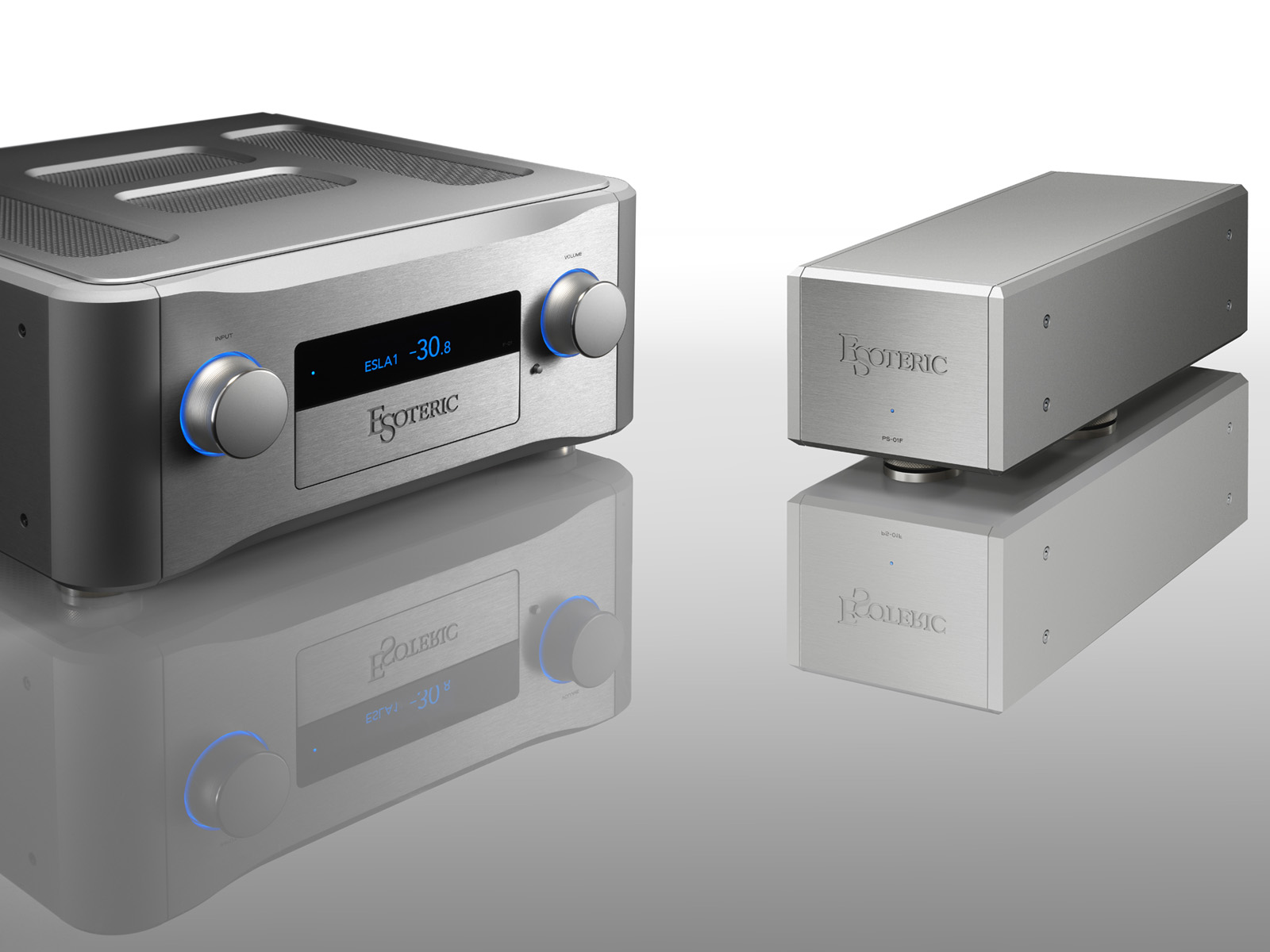

Esoteric PS-01F - це зовнішній блок живлення, розроблений спеціально для секцій попередніх підсилювачів моделей Esoterci F-01 та F-02. У сучасних аудіосистемах такого рівня технологічної досконалості вкрай важливо, щоб увесь каскад попереднього підсилення, котрий обробляє малі аудіосигнали, й каскад посилення потужності, що видає вже великі струми на динаміки, ніяк не впливали один на одного. Отже, включення у систему PS-01F, як додаткового спеціалізованого її компонента, дає змогу не тільки колосально збільшити ємність живлення попереднього підсилювача, а й чітко відокремити його від основної схеми випрямлення струму підсилювача. А це передусім можливість добре розчути навіть найдрібніші деталі кожної музичної композиції та відчути справжню живу її динаміку, так ніби слухаєш цю музику з Grandioso C1X, флагманським передпідсилювачем з роздільним блоком живлення.

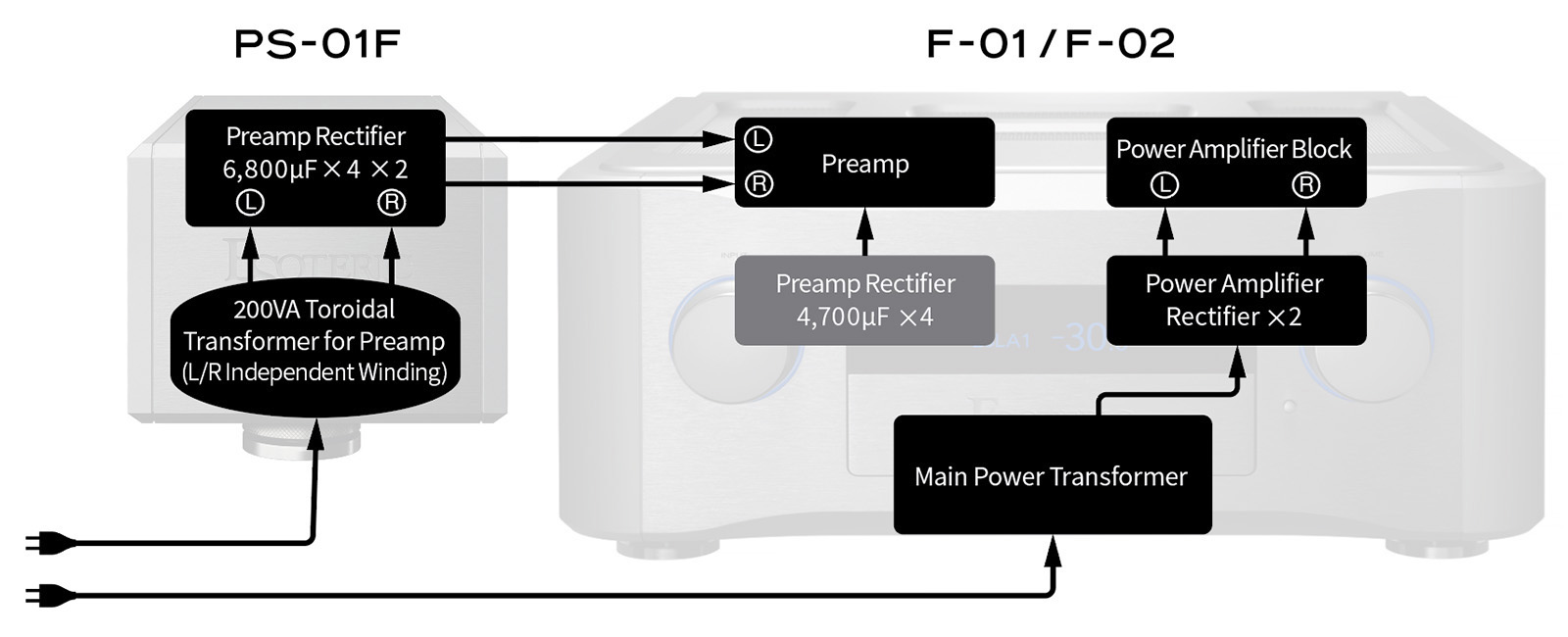

Конфігурація блоку живлення

Esoteric PS-01F істотно збільшує ємність передпідсилювача та забезпечує незалежність лівого й правого каналів схеми випрямлення

Потужний трансформатор із тороїдальним сердечником

PS-01F оснащений надпотужним силовим трансформатором на 200 ВА, котрий має приблизно вдесятеро більше потужності, аніж реально потребують аудіосхеми попереднього підсилювача. А з таким запасом потужності PS-01F зберігає просто надзвичайну чутливість до будь-яких динамічних змін у живленні, даючи змогу усій системі максимально жваво й точно відтворювати найтонші нюанси звучання.

Випрямляч надвисокої ємності

З зовнішнім блоком живлення PS-01F ємність випрямляча живлення в секції передпідсилювача F-01/F-02 збільшується кратно - з загальних 18 800 мкФ аж до 27 200 мкФ ×2 - що дає чітке розділення каналів та набагато чистіший і фантастично багатий звук.

Досконала механічна основа якісного звучання

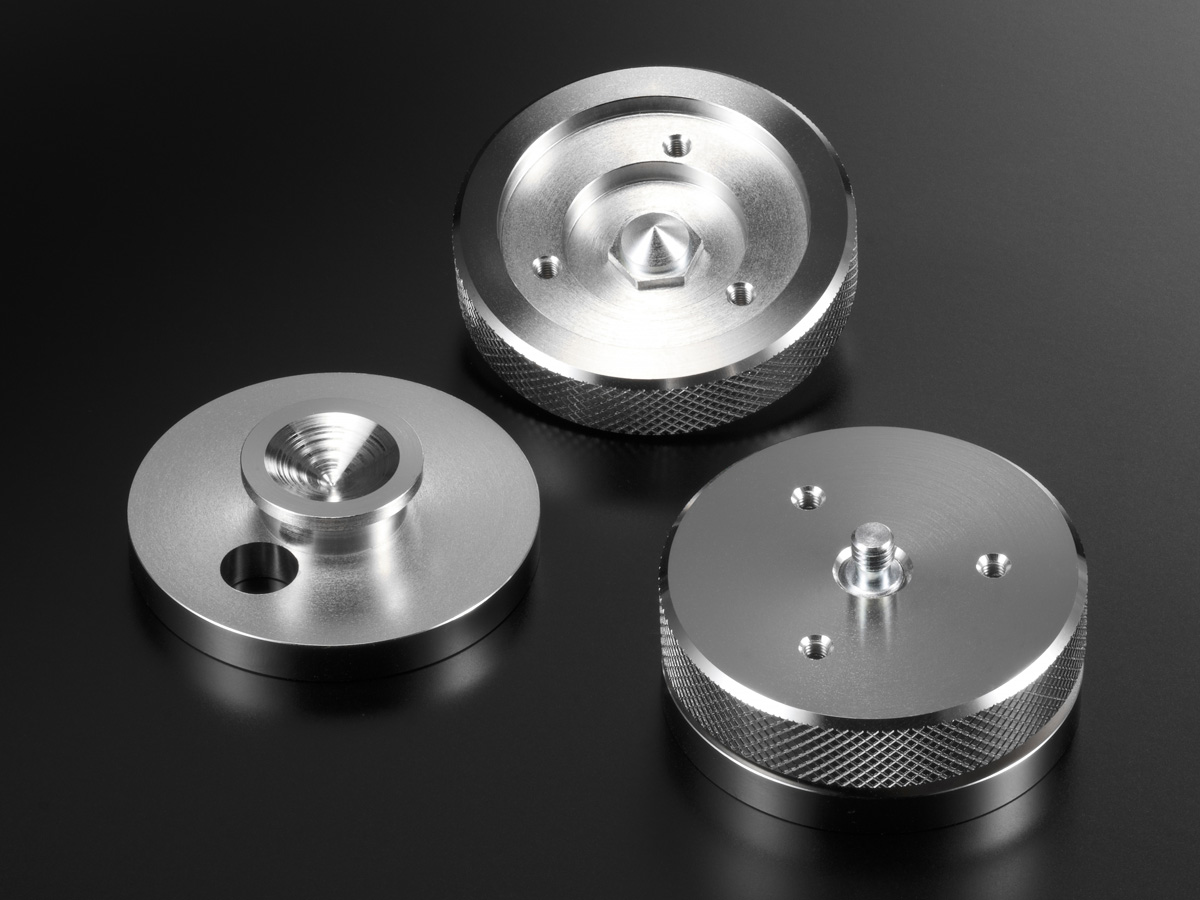

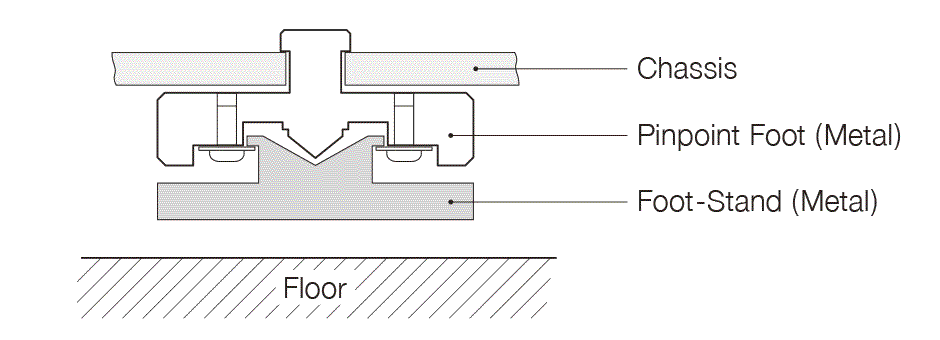

Жорсткий і важкий корпус із товстих алюмінієвих панелей у комплексі з унікальними віброізолюючими опорами Esoteric Pinpoint (патенти №4075477 та №3778108) максимально ефективно усувають шкідливі для звуку вібрації. Нові Pinpoint відрізняються більш досконалою конструкцією віброізолюючих шипа й підкладки. Верхній елемент опори з нижньою поверхнею шасі контактує виключно під вагою самого пристрою. При цьому за рахунок конічної форми внутрішнього елементу опори (шипа) площа точки її контакту з шасі мінімальна. Нижній же елемент опори (інтегрована підкладка) виконаний у формі увігнутого кільця й з зовнішньою поверхнею контактує лише краями, тобто теж на мінімальній площі, та ще є має додаткові прорізи, що ефективно поглинають та розсіюють дрібні резонанси від поверхні. Таким чином, оновлені Pinpoint-и мінімізують площу контакту на тільки між шасі й опорами, а й між опорами та поверхнею, істотно зменшуючи вібрації та сприяючи більш акцентованому та відкритому звучанню.

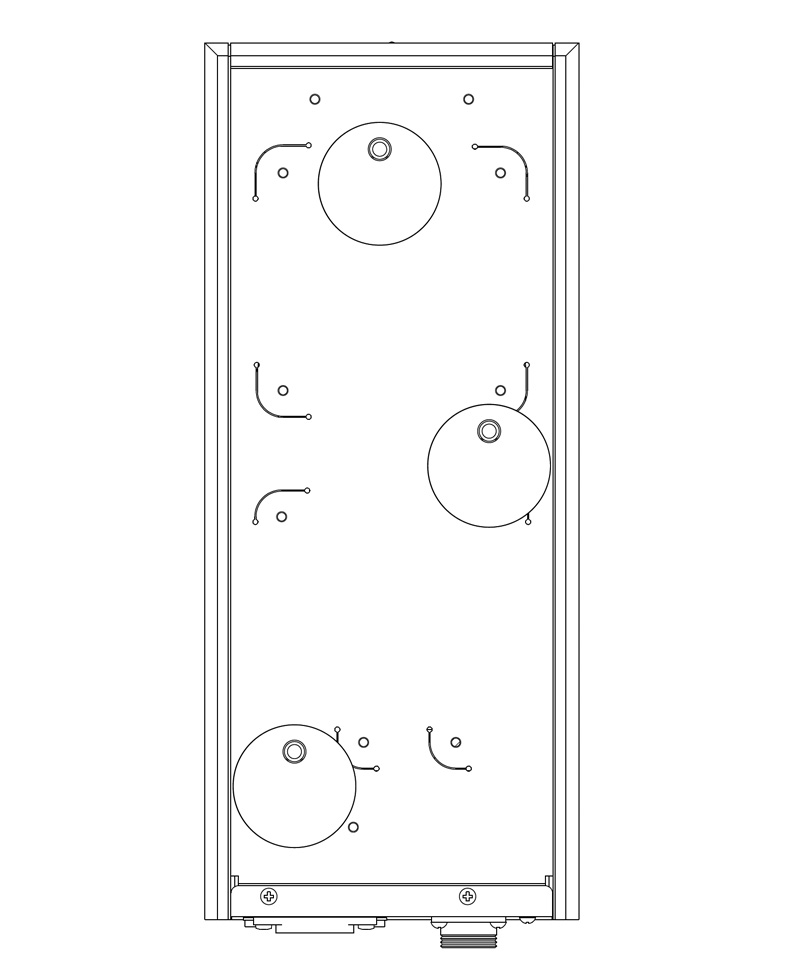

Схема розташування опор блоку живлення Esoteric PS-01F (вигляд знизу)

Напівплаваюча верхня панель

Верхня панель корпуса Esoteric PS-01F гвинтами не фіксується, а має так звану напівплаваючу будову, що теж сприяє більш динамічному, відкритому та виразному звучанню.

Високоякісний кабель живлення в комплекті

Блок живлення Esoteric PS-01F вкомплектований спеціальним кабелем довжиною 1.5 метра з масивними, виконаними з литого алюмінію й надзвичайно міцними штекерами, що забезпечують стабільний контакт та служитимуть довго та надійно.
