Технологія VRDS

Vibration-Free Rigid Disc-Clamping System, тобто безвібраційна система жорсткої фіксації диска чи скорочено VRDS - це базова технологія приводу CD- та SACD-дисків Esoteric, котру компанія постійно розвиває та вдосконалює чи не з самого свого заснування.

VRDS цупко притискає CD до поверхні опорного диска такого ж діаметру й внаслідок максимального збільшення таким чином моменту інерції та стабілізації обертання істотно знижує вібрацію від обертань та інші небажані вібрації. Внаслідок такої жорсткої фіксації опорний диск виправляє будь-які приховані мікровикривлення поверхні CD. А шляхом зниження сили струму у системі автокорекції спотворень сигналу, спричинених неідеальною формою диска, підвищується точність спрямування оптичної осі головки зчитування даних відносно поверхні диска. Відповідно, VRDS значно зменшує кількість помилок у процесі зчитування диска й забезпечує максимально якісний звук.

VRDS-ATLAS

Механізм VRDS Esoteric вдосконалює вже понад 30 років. А впровадження нової платформи VRDS-ATLAS, що сьогодні є справжнім еталоном технологічної довершеності й забезпечує звук найвищої якості, компанія називає однією з найвизначніших подій своєї славетної історії. SACD-програвач K-01XD оснащений механізмом VRDS-ATLAS у версії, що спеціально адаптована саме для цієї моделі та повною мірою успадкувала усі ключові переваги референсних VRDS-ATLAS флагманських програвачів Grandioso P1X SE та K1X SE.

ATLAS 01

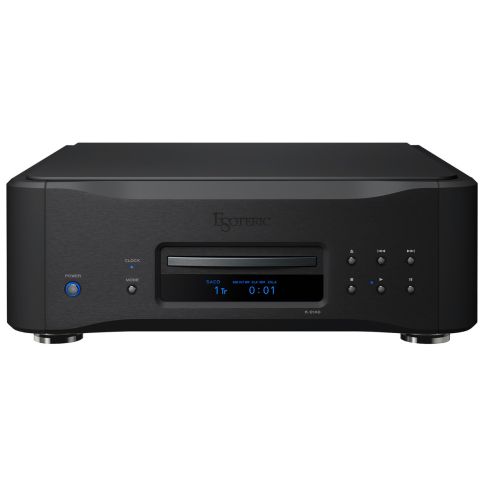

Програвач Esoteric K-01XD SE Black Edition оснащений механізмом ATLAS 01, найновішою версією фірмового VRDS-ATLAS з потужним мостом зі сталі SS400 товщиною 20 мм, котрий повністю ідентичний тому, що використовується у VRDS моделей серії Grandioso. Втім ATLAS 01 відрізняється не лише надвисокою жорсткістю і значною вагою, що гарантовано гасять будь-які шкідливі для якості звуку вібрації. Опорний диск приводу виконаний із дюралюмінію, а підшипник шпинделя має одноточкову конструкцію і фактично являє собою таку ж сталеву кульку, котра використовується у моделях Grandioso й ефективно мінімізує як тертя, так і шум від обертання диска.

Розширене шасі з пониженим центром ваги

Найміцніший й разом з тим найелегантніший та найтихіший з усіх механізмів такого типу, VRDS-ATLAS якнайкраще демонструє ефективність технології низької механічної основи, як рішення для мінімізації вібрацій. У корпусі K-01XD SE Black Edition, як і у флагманських Grandioso, механізм транспорту також встановлений у спеціально сконструйованому для цього програвача розширеному низькопрофільному шасі із пониженим центром ваги.

VRDS-ATLAS розміщений у самому центрі шасі на сталевій нижній пластині, що утримується точковими опорами теж особливої віброізолюючої конструкції. Таке рішення у поєднанні із розташуванням двигуна не над мостом, як у старих плеєрів, а під опорним диском, теж вкрай дієво сприяє усуненню вібрації та зниженню рівня механічних шумів і зрештою - сприяє створенню багатшого і реалістичнішого звуку. Лоток CD для більшої жорсткості шасі заглиблений у корпус мінімально й оснащений спеціальними стопорами з вібропоглинаючого еластомеру, що усувають резонанс, коли лоток закритий.

Високопродуктивна система живлення

Надійною основою винятково сильного, рельєфного й багатовимірного звучання аудіосистем серії K від Esoteric є надпотужний блок живлення. А у моделей SE він наразі найдосконаліший й здатен забезпечувати звук точніший, виразніший і помітно глибшою тональністю.

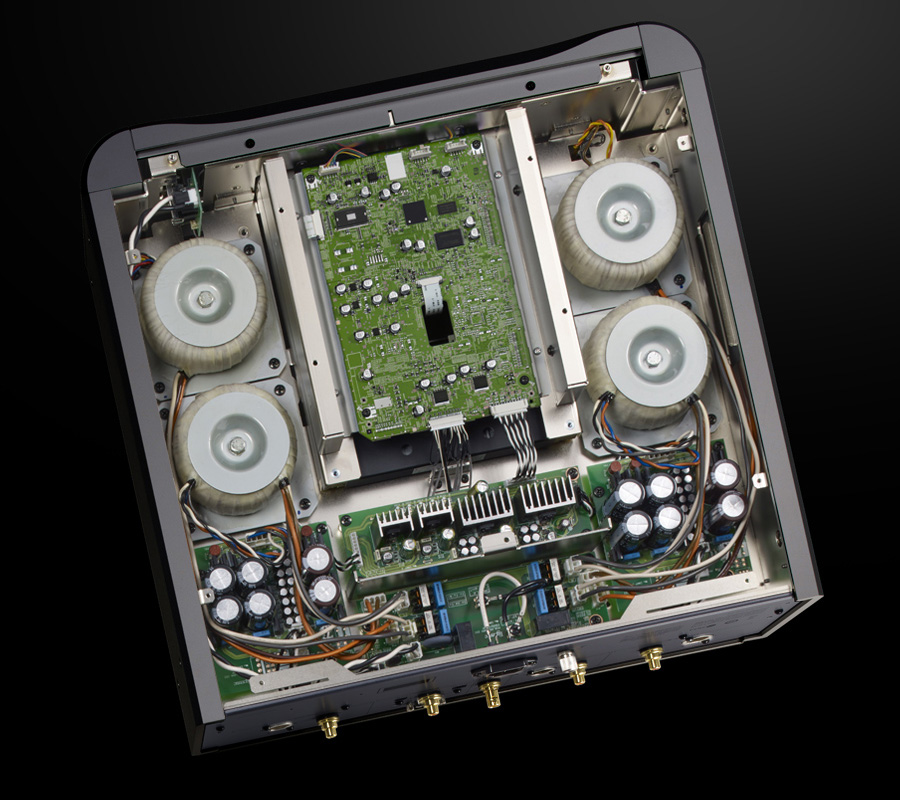

Esoteric K-01XD SE Black Edition, як і всі програвачі серії K, оснащений чотирма тороїдальними силовими трансформаторами високої потужності, по одному для лівого та правого каналів цифрово-аналогового перетворювача, для механізму приводу та для цифрової схеми.

Регулятор постійного струму з низьким зворотним зв'язком та суперконденсатори

Схема живлення Esoteric K-01XD SE Black Edition також включає вдосконалені регулятори постійного струму з низьким зворотним зв'язком та суперконденсатори великої ємності. Суперконденсаторів у цього програвача всього 71, загальною ємністю 1 850 000 мкФ, а регулятори (котрі, між іншим, такі ж як у Grandioso P1X/D1X) мінімізують зворотний зв'язок у дискретній конфігурації електричної схеми, що надає звуку більшої потужності та характерної відкритості.

Унікальна конструкція шасі та компонування внутрішніх блоків

У K-01XD SE Black Edition механізм VRDS-ATLAS розташований по центру шасі на сталевій опорній панелі товщиною 5 мм, що тримається на трьох опорах особливої будови Pinpoint Feet (патент №4075477 та №3778108). Кожна з цих опор містить всередині тонкий шип з металевою тарілкою, що максимально ефективно гасять вібрації. До опорної панелі Pinpoint Feet не прикручені гвинтами, а утримують весь пристрій виключно за рахунок його ваги. Завдяки цьому повністю усуваються зайві точки концентрації механічного напруження у конструкції і створюються оптимальні умови для більш вільного й чистого звучання.

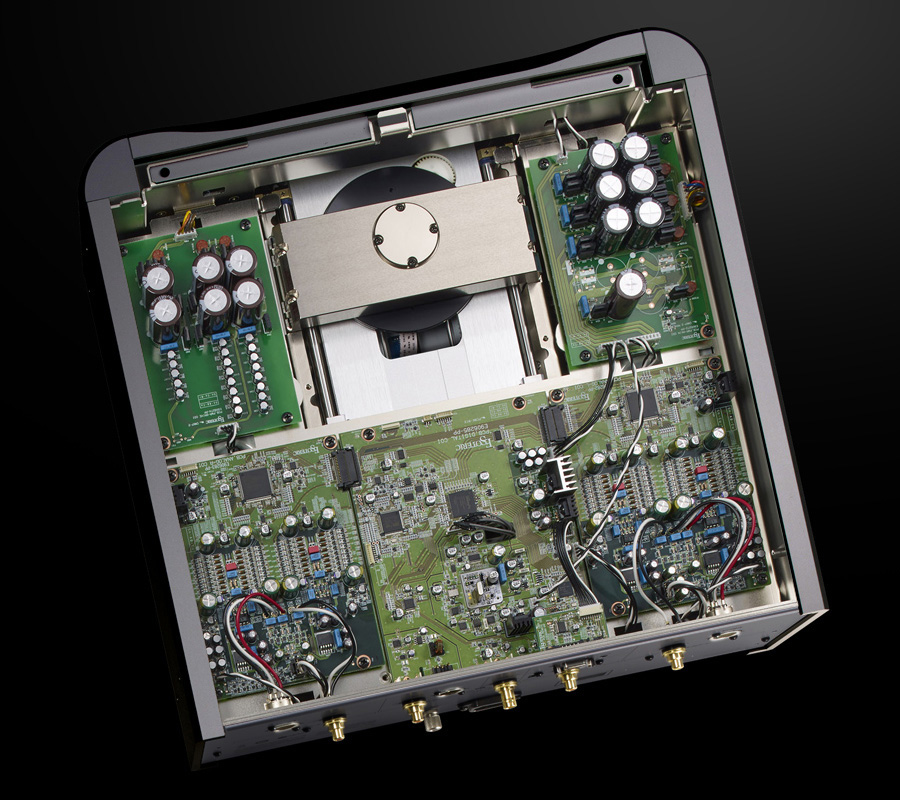

Всередині шасі K-01XD SE Black Edition двоярусне: всі аудіосхеми розташовані на верхньому рівні, а схеми системи живлення й трансформатори - на нижньому, за рахунок чого мінімізується вплив магнітних потоків на сигнал та істотно скорочена довжина проводки живлення.

Напівплаваюча верхня панель

Передня та бічні панелі корпуса програвача виготовлені з товстого й міцного алюмінію, що ефективно захищає внутрішні схеми від зовнішніх вібрацій. А алюмінієва верхня панель до того ж гвинтами теж не фіксується і має так звану напівплаваючу будову, що також сприяє більш відкритому та виразному звучанню.

Вся динаміка й енергія живої музики - лише для Вас

Ще на етапі розробки Master Sound Discrete DAC інженери Esoteric поставили собі колись просто недосяжну мету, а саме об'єднати ретельно відібрані й протестовані дискретні компоненти у єдину досконалу схему, котра здатна ідеально відтворювати всю динаміку та енергію живої музики. Тож нова фірмова архітектура Master Sound Discrete DAC - це не просто одна з основних переваг SACD-програвачів серії K від Esoteric, а справжнє технічне диво й видатне досягнення, котрим пишаються і компанія, і численні власники цих чудових аудіосистем.

Найякісніші матеріали й максимальна ефективність

Новий Master Sound Discrete DAC, що його першим отримав флагманський ЦАП-моноблок Grandioso D1X, також є наразі найінноваційнішим та технологічно найдосконалішим цифро-аналоговим перетворювачем Esoteric. Значною мірою саме завдяки йому нові аудіосистеми бренду і зокрема ексклюзивний K-01XD SE Black Edition настільки вражають якістю й реалістичністю звучання та неймовірно захоплюючим ефектом присутності на справжньому живому концерті, що так до вподоби вимогливим меломанам та шанувальникам високоякісного аудіо.

Програвачі K-01XD SE оснащені останньою, найновішою, більш простою і найбільш досконалою версією Master Sound Discrete DAC, котра якнайкраще зарекомендувала себе у Grandioso K1X SE і тепер розкриває перед щасливими власниками ЦАП та плеєрів Esoteric серії 01 абсолютно нові горизонти якості звуку.

У Master Sound Discrete DAC програвача K-01XD SE Black Edition кожен канал складається з 32 елементів і включає тактові генератори, логічні схеми, конденсатори, резистори та інші складові, при цьому кожна така група з 32 елементів ізольована від основних компонентів конструкції. А відповідно до концепції, більш ніж успішно реалізованій у D1X SE, кожен ЦАП виготовлений із найякісніших компонентів, оскільки вони - теж одна із необхідних умов для збереження усієї чистої, легкої та безмежної енергії музичної композиції.

Вдосконалена схема цифрової обробки сигналу

Розроблений спеціально для Esoteric K-01XD SE новий дельта-сигма модулятор підтримує 64 біт/512 Fs та найновіші цифрові HighEnd-формати, зокрема сигнали 22.5 МГц DSD та 768k кГц PCM, максимально точне відтворення яких гарантує алгоритм цифрової обробки FPGA, створений ексклюзивно для Master Sound Discrete DAC й оптимізований для роботи з цифровими аудіоданими у DSD та PCM.

Оновлені IDM-01 й інші аналогові компоненти

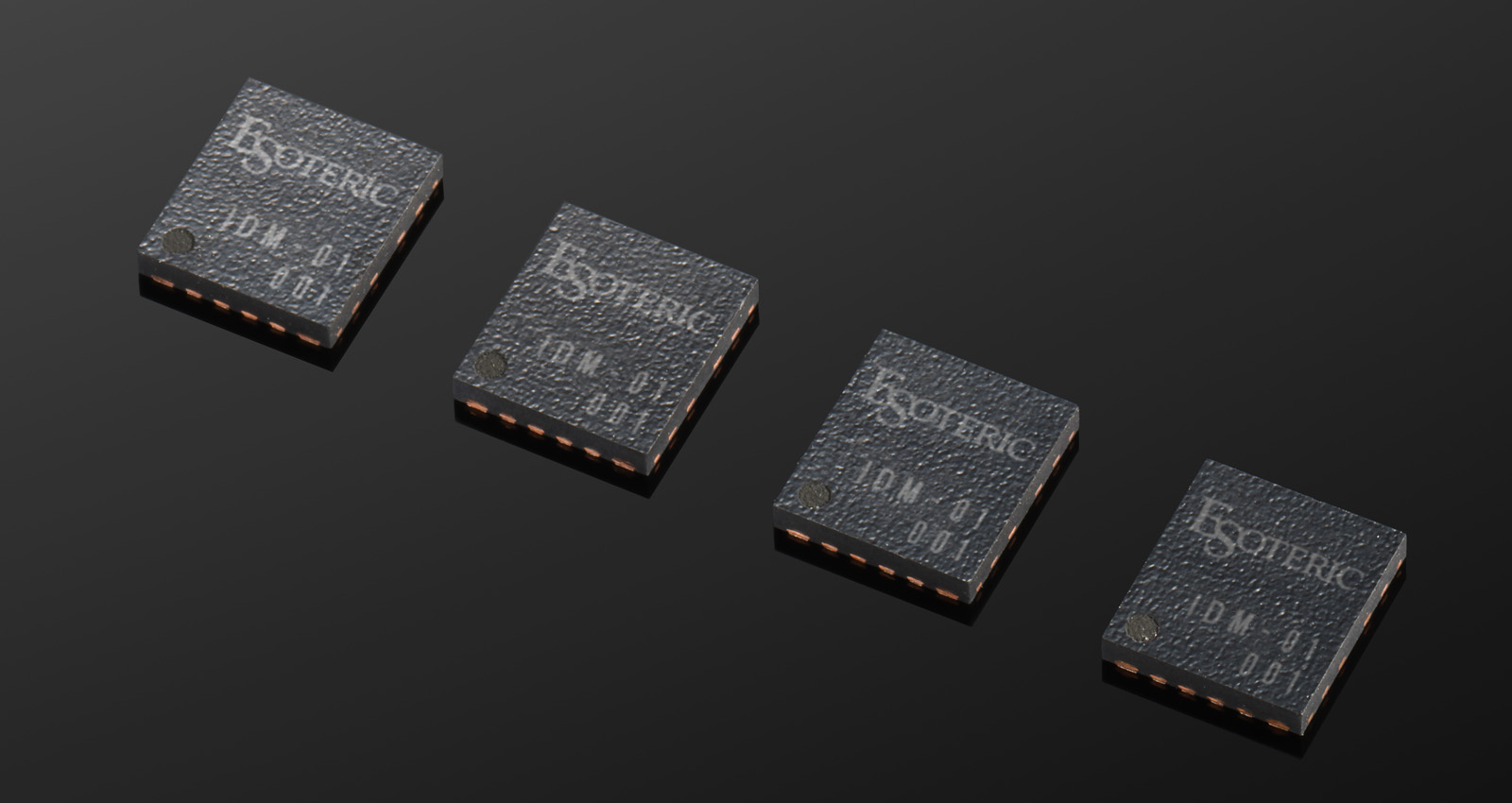

SACD_програвач Esoteric K-01XD SE Black Edition, як і всі моделі SE, має удосконалену аналогову секцію. Елемент підсилювача IDM-01 (Integrated Discrete-Amplifier Module) спроєктований інженерами Esoteric наново і теж виготовлений із високоякісних та ретельно відібраних матеріалів. Завдяки цьому вдалося істотно скоротити шлях передачі сигналу та підвищити його точність, що дає ще більш яскравий і живий звук з покращеною динамікою та більш органічною фактурою. Модуль IDM-01, фільтруючі резистори, конденсатори й інші аналогові компоненти для кожного K-01XD SE підбирають окремо - це ще один етап на шляху до більш чистого та якісного звучання.

Жорсткий контроль якості

Допуски усіх компонентів цифро-аналогового перетворювача прораховані з арифметичною точністю, а контроль якості на всіх етапах їх виготовлення найжорсткіший. Друковані плати Esoteric виготовляються на власному виробництві компанії із застосуваннями цілого комплексу найсучасніших технологій, зокрема технології пайка в безкисневій печі у так званій чистій кімнаті та інших технологічних процесів, що сьогодні реалізуються лише на провідних підприємствах електронної, медичної, аерокосмічної та оборонної промисловості й гарантують найвищу якість продукції.

Фірмовий вихідний буферний підсилювач з оптимізованою схемою передачі струму

Esoteric-HCLD (High Current Line Driver) забезпечує унікально високу швидкість наростання напруги, до 2000 В/мкс, що є найістотнішою перевагою конструкції аналогової вихідної схеми й міцною технічною основою для відтворення музики із вражаючим реалізмом та просто фантастичною динамікою.

Фірмова система передачі струму ES-Link Analog

У Esoteric K-01XD SE Black Edition окрім лінійних з'єднань (XLR і RCA) для підключення до підсилювача передбачена також ES-Link Analog, фірмова система передачі струму Esoteric, що наразі є оптимальним рішенням для передачі аудіосигналу між аудіосистемами бренду. ES-Link Analog струму з передпідсилювача на підсилювач передає у 50-100 разів більше, аніж звичайні схеми, завдяки чому сигнал у системі значно менш вразливий до перешкод, і підсилювач зберігає енергію музики дійсно повною мірою. Крім того, ES-Link Analog не залежить від імпедансу траси й дає змогу підтримувати ідеально цілісний сигнал між виходом передпідсилювача та входом підсилювача.

Зовнішній вхід, цифро-цифровий перетворювач та USB-вхід

Esoteric K-01XD SE Black Edition оснащений стандартними коаксіальним та оптичним входами, а також портом USB type-B (з підтримкою 22.5 МГц DSD й асинхронної передачі 768кГц/32-біт PCM), з котрими цей програвач може працювати як окремий цифро-аналоговий перетворювач з функціями підвищення дискретизації цифрового сигналу PCM до 2/4/8/16х (макс. 768 кГц) і перетворення PCM на DSD.

Тактовий генератор Master Sound Discrete Clock for Digital Player

Надточний тактовий генератор - це, без будь-яких перебільшень, найважливіша умова високоякісного звуку в цифрових системах такого рівня. Тож для програвача K-01XD SE інженери Esoteric на основі фірмового OCXO-модуля, розробленого для знаменитого тактового генератора Grandioso G1X, створили новий Master Sound Discrete Clock for Digital Player, вбудований тактовий генератор для цифрових плеєрів, котрий відрізняється рекордно низьким рівнем фазового шуму й винятковою точністю підтримки частоти. Унікальна ж дискретна схема G1X не просто отримала високе визнання за виняткову музичну виразність, а стала новим еталоном точності й ефективності роботи тактового генератора у системах HiEnd-класу.

Основні переваги моделі Esoteric K-01XD SE (нові, унікальні особливості моделі SE позначені піктограмою *SE):

• Унікальний механізм SACD-приводу VRDS-ATLAS (ATLAS 01) зі сталевим мостом товщиною 20 мм.
• Master Sound Discrete DAC з дельта-сигма модулятором 64 біт/512 Fs та фірмовим алгоритмом цифрової обробки FPGA.
• Модернізована плата ЦАП з інтегрованим модулем дискретного підсилювача IDM-01 виготовлена з попередньо відібраних високоякісних компонентів. *SE
• Вихідний буферний підсилювач Esoteric-HCLD забезпечує унікально високу швидкість наростання напруги, до 2000 В/мкс.
• Оптимальна аналогова схема виводу сигналу ES-Link Analog.
• Вбудований прецизійний тактовий генератор Master Sound Discrete Clock for Digital Player.*SE
• Функція синхронізації з сумісним зовнішнім тактовим генератором (майстер-клоком).
• Чотири незалежні тороїдальні силові трансформатори високої потужності (у т.ч.два окремі - для лівого та правого каналів ЦАП).
• Вдосконалені регулятори постійного струму з низьким зворотним зв'язком.
• 71 суперконденсатор EDLC загальною ємністю 1 850 000 мкФ (EDLC - спеціальний конденсатор значно більшої у порівнянні зі звичайними електролітичними конденсаторами ємності).
• Функція підвищення дискретизації цифрового сигналу PCM до 2/4/8/16х (макс. 768 кГц) і перетворення PCM на DSD (22.5 МГц).
• Порт USB з підтримкою 22.5 МГц DSD й асинхронної передачі.
• Двобічний пульт дистанційного керування RC-1333 з додатковою панеллю управління підсилювачем Esoteric.
