У світі HighEnd-аудіо тактовий генератор є ключовим компонентом якісної роботи цифрового аудіоплеєра й, відповідно, максимально якісного й точного звучання всієї аудіосистеми. А у світі професійного музичного продакшина тактові генератори стали одним з найважливіших інструментів організації та інтеграції складних та надскладних цифрових середовищ. Тож сьогодні тактовий генератор фактично є фундаментальною базою для досягнення найвищого рівня якості звуку.

Всі без виключення сучасні цифрові аудіосистеми мають внутрішні схеми синхронізації і цифрову обробку аудіосигналу виконують тільки на основі згенерованого тактового сигналу. Приміром, цифровий сигнал у форматі PCM, що посекундно розділений на десятки тисяч елементів, просто неможливо привести в аналогову форму з потрібною точністю, якщо на етапі цифро-аналогового перетворення його базова вісь часу коливається. Аналогічна проблема існує й для сигналу у форматі DSD, у котрого по осі часу коливаються мегагерци частоти. І ефективно усуває цю проблему лише генератор тактового сигналу. Лише з ним цифрові аудіокомпоненти і аудіосистеми здатні функціонувати з належною точністю й відтворювати звук з оригінальною якістю майстер-запису.

Основні переваги моделі Teac CG-10M-X:

• Фірмовий OCXO-модуль TEAC Reference.
• Найдосконаліший у своєму класі ультраточний тактовий генератор, що видає надточний тактовий сигнал 10 МГц з мінімально можливою похибкою в межах ±3 ppm за температурними параметрами і в межах ±0.1 ppm за частотними параметрами.
• Чотири позолочені вихідні роз'єми BNC.
• Повністю незалежні та ізольовані схеми.
• Удосконалені схеми буферного підсилювача та блоку живлення - для досягнення ще вищого рівня якості звуку.
• Тороїдальний силовий трансформатор.
• Індикатор стану термокамери OCXO-модуля.
• Система Stressless Foot з трьома точковими опорами.
• Суцільнометалеве шасі й компактний корпус.
• Напівплаваюча верхня панель.
• Варіанти у сріблястому та чорному кольорі, що ідеально поєднуються з кольорами інших компонентів серії Reference 500.

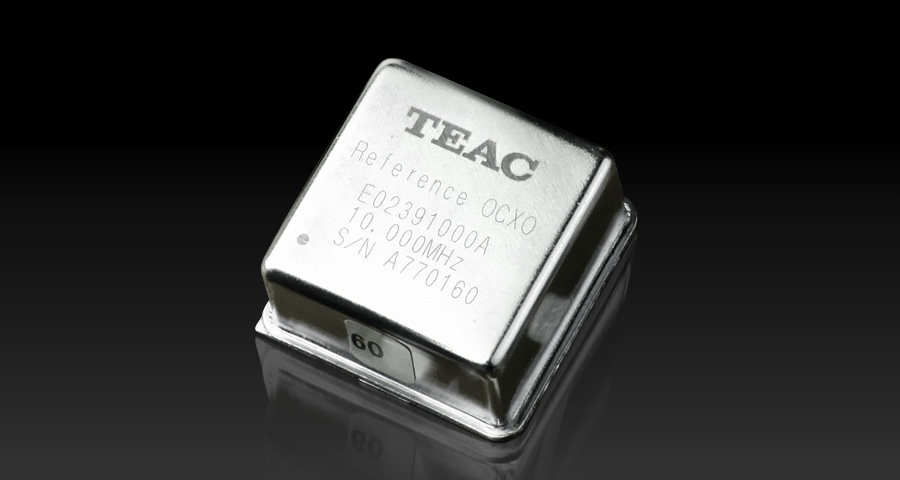

TEAC Reference OCXO

Температура має величезний вплив на точність кварцевого осцилятор, тож для генерації точного тактового сигналу конче необхідно утримувати температуру на ідеальному рівні й ефективно мінімізувати будь-які її зміни. Для цього CG-10M-X оснащений надточним OCXO-модулем. У ньому кварцовий осцилятор поміщений у спеціальну термостатичну камеру, що нівелює перепади температури і до мінімально можливого рівня знижує відхилення частоти коливань.

Найдосконаліший у своєму класі ультраточний тактовий генератор

Завдяки досконалому TEAC Reference OCXO, на ЦАП і цифрові програвачі CG-10M-X видає надточний тактовий сигнал 10 МГц з мінімально можливою похибкою в межах ±3 ppm за температурними параметрами і в межах ±0.1 ppm за частотними параметрами. А унікальний серійний номер та фірмовий логотип TEAC Reference OCXO, вигравіювані лазером на зовнішній поверхні кожного OCXC-модуля, засвідчують, що він під час виробничого процесу успішно пройшов всі етапи жорсткої перевірки якості.

*ppm = 10–6, ppb=10–9

Похибка за температурними параметрами - величина флуктуацій частоти, викликана зміною температури.

Похибка за частотними параметрами - реальна похибка частоти.

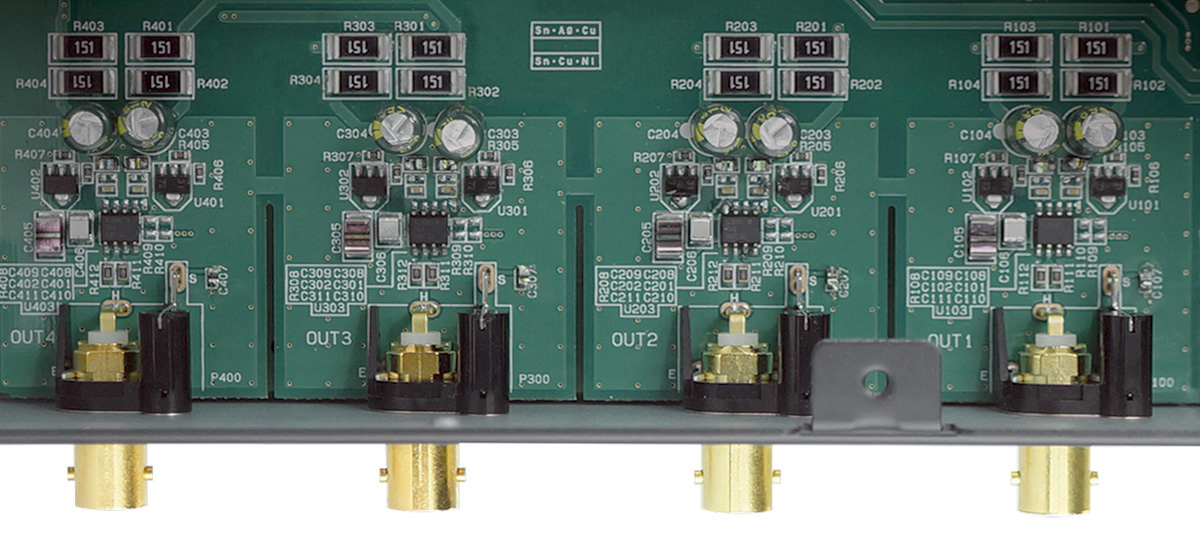

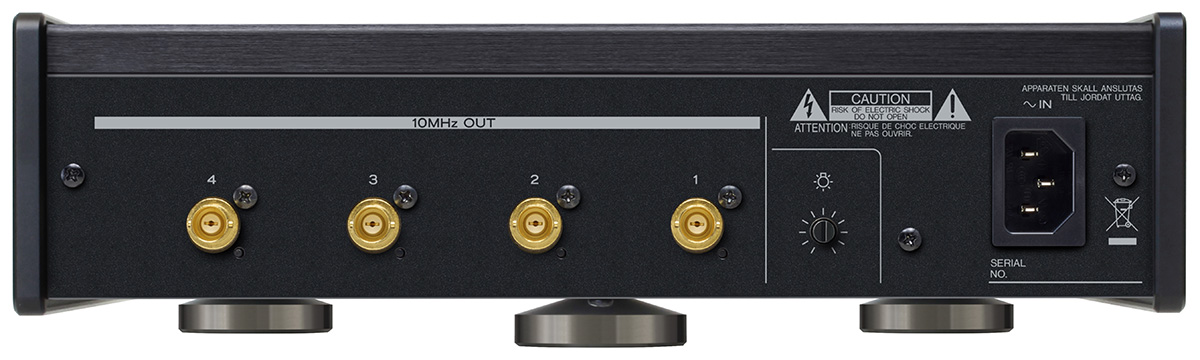

Чотири вихідні роз'єми BNC

Через чотири позолочені роз'єми BNC (50 Ом) CG-10M-X видає тактові сигнали на декілька пристроїв, що оснащені входами для прийому зовнішнього синхросигналу з частотою 10 МГц. Одночасно до цього тактового генератора підключити можна до 4 таких пристроїв, зокрема ЦАП, мережевий плеєр та плеєр Super Audio CD/CD, цифровий транспорт.

Повністю незалежні та ізольовані схеми

Для гарантованого запобігання перехресним перешкодам при підключенні декількох пристроїв до роз'ємів BNC всі схеми у CG-10M-X - від блоку живлення до буферного підсилювача у вихідному каскаді - повністю ізольовані. А для запобігання погіршенню форми сигналу, коли згенерований тактовий сигнал використовується спільно декількома пристроями, кожна схема містить окремий буферний підсилювач. У версії "X" схеми буферного підсилювача та блоку живлення також удосконалені - для досягнення ще вищого рівня якості звуку.

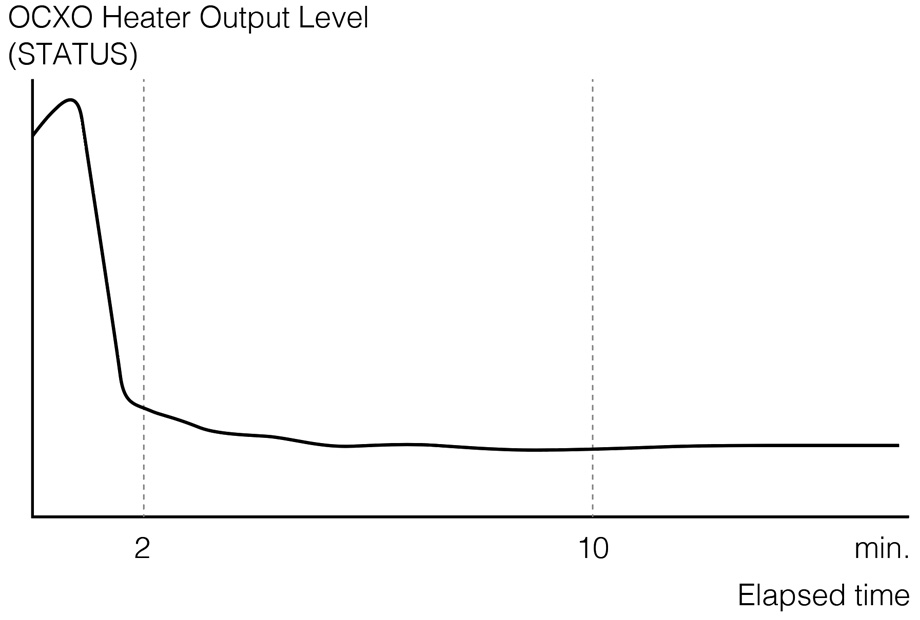

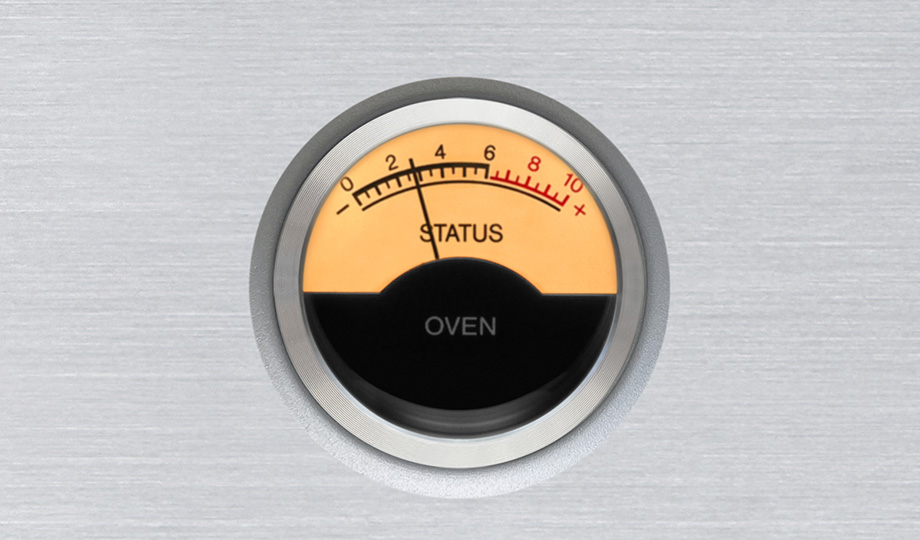

Індикатор стану термокамери OCXO-модуля

Як справжня фірмова ознака тактових генераторів Teac, він у CG-10M-X також зручно розташований просто на передній панелі й впродовж роботи наочно демонструє рівень стабільності кварцевого осцилятора. Коли термокамера розігрівається до температури, ідеальної для точної генерації тактових імпульсів, енергоспоживання системи знижується і індикатор показує нуль, сигналізуючи таким чином про те, що цифрова обробка на підключеному пристрої контролюється надзвичайно точним тактовим сигналом 10 МГц.

Увага! Стабільно працювати осцилятор починає приблизно через 2 хвилини після увімкнення живлення, втім на оптимальний режим роботи виходить лише  через 10 хвилин.

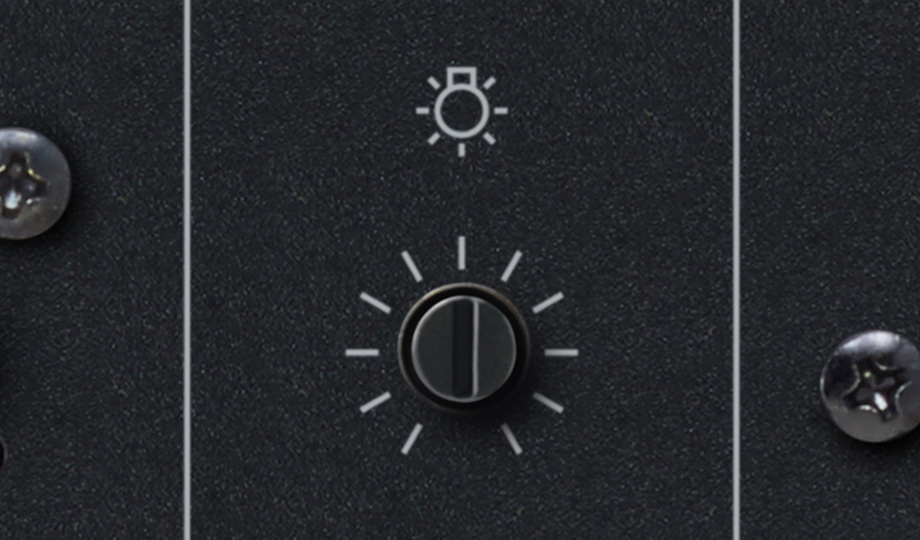

У моделі CG-10M-X індикатор стану термокамери має підсвітку з регулятором рівня яскравості (котрим її можна прибрати повністю).

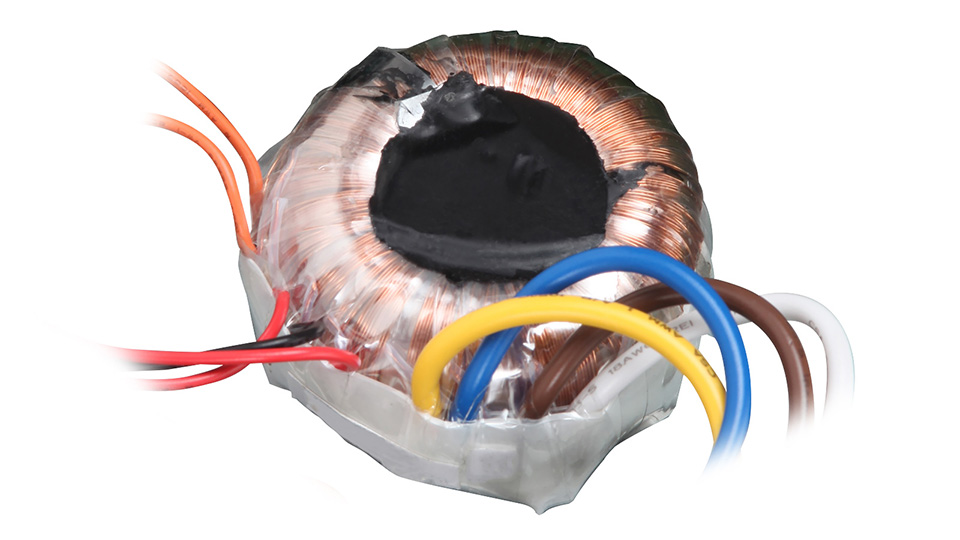

Тороїдальний силовий трансформатор

Він у CG-10M-X має значний запас потужності і постачає стабільний постійний струм, створюючи надійну основу для ефективної роботи тактового генератора і надточного вихідного сигналу.

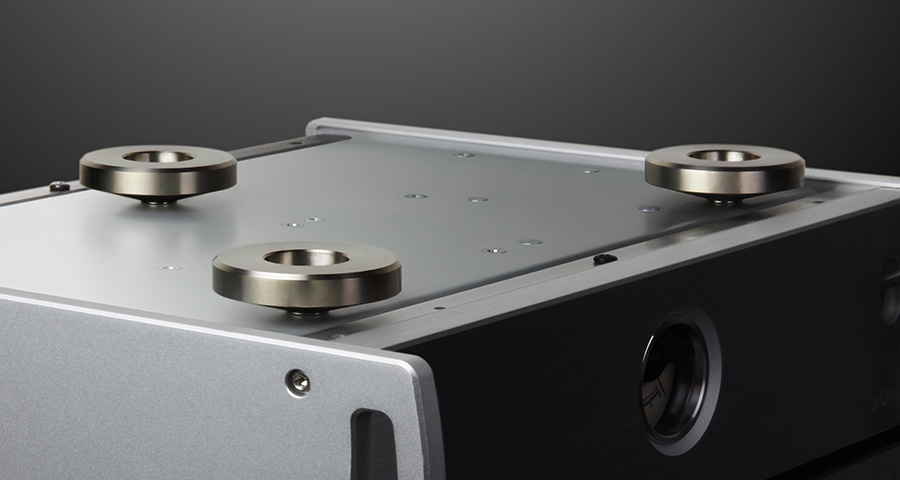

Фірмова система Stressless Foot з трьома точковими опорами

Три ізольовані точкові опори фірмової конструкції Stressless Foot стабільно утримують корпус генератора й ефективно компенсують будь-які, навіть мінімальні викривлення поверхні, на якій він встановлений. На відміну від звичайних всі три опори Stressless Foot не прикріплені безпосередньо до шасі та ніяк не впливають на природні вібрації у ньому. Будь-які вібрації згасають майже природно, що якнайкраще сприяє створенню високоякісного звуку. Виконані опори з полірованої сталі, та саме завдяки такій особливій конструкції й правильному кріпленню сприяють більш природному, відкритому й багатому звучанню, та правильному точнішому сприйняттю джерел звуку краще, аніж звичайні опори з шипами.

Напівплаваюча верхня панель

Верхня панель CG-10M-X виконана з товстого алюмінію і має напівплаваючу будову. Тобто гвинтами вона не фіксується і тримається фактично лише своєю вагою на бічних панелях корпуса. Така конструкція кріплення верхньої панелі також істотно сприяє більш відкритому та виразному звучанню. Плюс до цього, чиста верхня панель без гвинтів додає новому CG-10M-X елегантності й вишуканості.

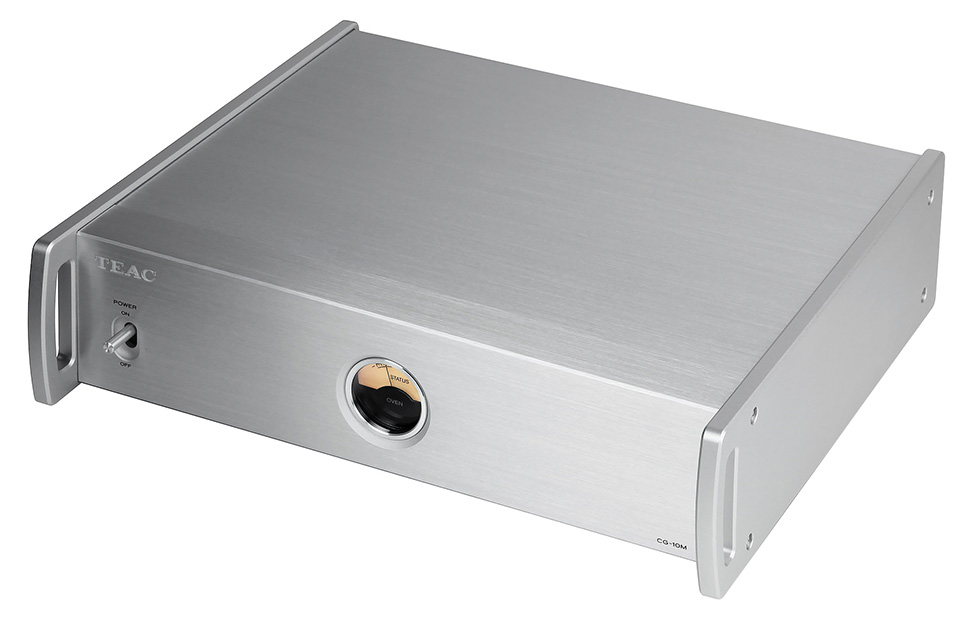

Суцільнометалеве шасі й компактний корпус

Шасі Teac CG-10M-X повністю металеве, а весь корпус за площею майже як аркуш формату А4. Тож генератор насправді вельми компактний й за розмірами ідеально відповідає іншим компонентам серії Reference 500. А метал при цьому, по-перше, забезпечує високий рівень захисту системи від вібрації, а по-друге, якнайкраще підкреслює елегантність та технологічну довершеність моделі.
