Tascam ML-16D та ML-32D - це високоякісні багатоканальні аудіоконвертери для двосторонньої передачі 16 або 32 аналогових аудіоканалів через цифрову мережу Dante. Обидві моделі виконані у надійних і компактних корпусах формату 1U, забезпечують варіативну маршрутизацію, точне мікшування та ефективний розподіл високоякісного аудіосигналу і оптимізовані для професійних інтеграцій та для активного використання передусім у сфері телерадіомовлення, масштабних живих концертних виступів, а також у комерційній сфері, зокрема у складі великих аудіоінсталяцій, де потрібне незалежне й безвідмовне керування масивними аудіопотоками. А технологія цифрової передачі звуку через IP (audio-over-IP) дає змогу організовувати підключення через звичайні мережеві кабелі типу Ethernet замість важких, дорогих і незручних аналогових мультикорів, тобто значно швидше та без перевитрат бюджетів.
Tascam ML-16D та ML-32D - це високоякісні багатоканальні аудіоконвертери для двосторонньої передачі 16 або 32 аналогових аудіоканалів через цифрову мережу Dante. Обидві моделі виконані у надійних і компактних корпусах формату 1U, забезпечують варіативну маршрутизацію, точне мікшування та ефективний розподіл високоякісного аудіосигналу і оптимізовані для професійних інтеграцій та для активного використання передусім у сфері телерадіомовлення, масштабних живих концертних виступів, а також у комерційній сфері, зокрема у складі великих аудіоінсталяцій, де потрібне незалежне й безвідмовне керування масивними аудіопотоками. А технологія цифрової передачі звуку через IP (audio-over-IP) дає змогу організовувати підключення через звичайні мережеві кабелі типу Ethernet замість важких, дорогих і незручних аналогових мультикорів, тобто значно швидше та без перевитрат бюджетів.
До зовнішнього розподільного обладнання Tascam ML-16D та ML-32D підключаються через вбудовані аналогові балансні аудіовходи та виходи з компактними 25-контактними роз'ємами D-sub. Кожен конвертер укомплектований двома роз'ємами Ethernet (Dante Primary/Secondary), тож може підключатися до двох ліній одночасно з гарантованим резервуванням. Окрім того, кожен оснащений також індикаторами стану роботи та поточної частоти дискретизації, а також світлодіодними індикаторами перевантаження для кожного входу та індикаторами сигналу для кожного входу та виходу. Регулятори максимального рівня входу/виходу у ML-16D та ML-32D розташовані на задній панелі корпусу. Усі інші робочі параметри системи, зокрема частота дискретизації, маршрутизація каналів, затримка та ін. налаштовуються через фірмовий програмний додаток Dante Controller (безкоштовний) з комп'ютера чи ноутбука.
Технологія Dante від компанії Audinate наразі є визнаним галузевим стандартом високопродуктивного розподілу аудіо через звичайні IP-мережі. Мережевий протокол Dante дає змогу вибудувати винятково стабільні та універсальні мережеві системи з можливістю одночасної передачі сотень каналів нестисненого аудіо з наднизькою затримкою та абсолютно точною синхронізацією. Таким чином, новий конвертер ML-16D чи ML-32D від Tascam - простий, надійний і універсальний інструмент для організації ефективних багатоканальних ліній передачі звуку на основі наявної мережевої інфраструктури.
Повна сумісність зі стандартом SMPTE ST 2110-30
З прошивками Dante від V1.2.0 конвертери ML-16D та ML-32D підтримують стандарт SMPTE ST 2110-30, що гарантує безперебійну IP-трансляцію цифрового аудіо у форматі PCM і, відповідно, якісну роботу всієї бродкастингової системи.
Для передачі даних за стандартом SMPTE ST 2110-30 потрібна система Dante Domain Manager (DDM) версії 1.1 або новішої. Детальну інформацію про DDM можна знайти на офіційному сайті Audinate - https://www.audinate.com/products/software/dante-domain-manager/

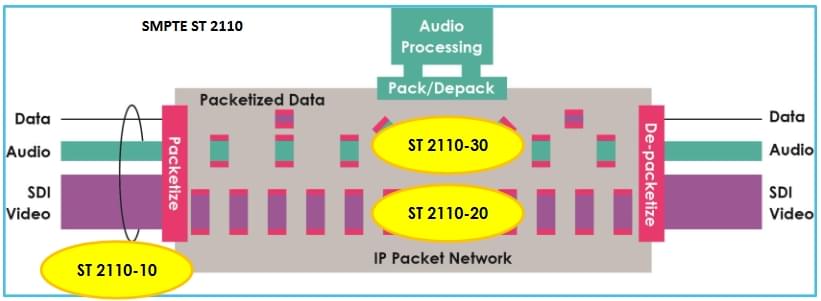

Що таке SMTPE ST 2110?
ST 2110 - це стандарт IP-мереж для відео та аудіо, розроблений Товариством інженерів кіно і телебачення (SMPTE). Його архітектура дає змогу роздільно вбудовувати та передавати відео, аудіо та допоміжні сигнали, що істотно знижує навантаження на мережу та на процесори кожного окремого пристрою у ній, а також дає змогу користувачеві розпаковувати лише ті пакети даних, котрі дійсно потрібні для подальшого монтажу чи редагування. Формат ST 2110-30 визначає рамкові умови саме для IP-передачі PCM-аудіо, забезпечуючи високоточну синхронізацію за протоколом PTP (IEEE1588-2008) та мінімальну затримку. Це протокол, який наразі стає базовим мережевим стандартом для бродкастингових систем наступного покоління.

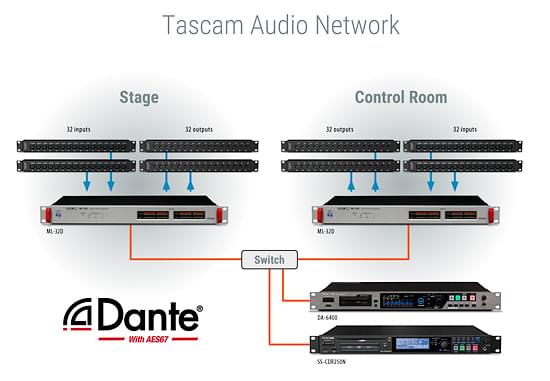

Оскільки мережевий протокол Dante дає змогу створювати високостабільні та універсальні аудіосистеми, новий 32-канальний аналого-цифровий конвертер Dante ML-32D від Tascam є оптимальним рішенням для швидкого налаштування через мережеве з'єднання Dante 32-канальної аудіолінії, наприклад, між великою концертною сценою та віддаленою контрольною кімнатою.
Два мережеві порти для гарантовано надійного резервування ліній
Це надзвичайно корисна, а точніше, просто незамінна функція у робочих ситуаціях, коли звук транслюється наживо і переривання ефіру через технічний збій категорично неприпустиме. Конвертери ML-16D та ML-32D оснащені двома мережевими портами Ethernet (Primary та Secondary), тому можуть підключатися до двох окремих ліній одночасно. Тож якщо головна лінія (основний маршрут мережі) з якихось причин вийде з ладу, конвертер миттєво і повністю автоматично перемкнеться на резервну лінію. Завдяки цьому вся система функціонуватиме максимально надійно, без переривань ефіру та без сторонніх шумів у момент перемикання між мережами.

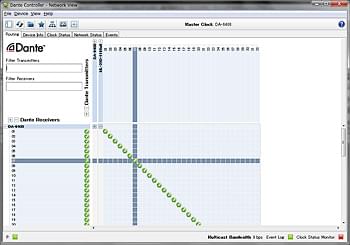

Маршрутизація сигналу в Dante Controller

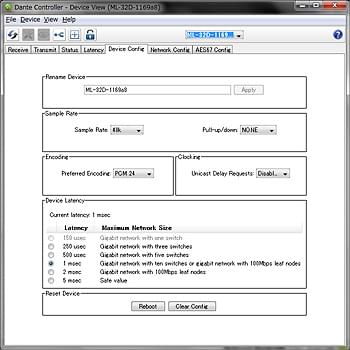

Конфігурація системи в Dante Controller
Актуальну версію Dante Controller можна безкоштовно завантажити з офіційного сайту компанії Audinate: https://www.audinate.com/products/software/dante-controller
Сумісність із системами AES67 та Ravenna
Окрім власного протоколу Dante, конвертери Tascam ML-16D та ML-32D також підтримують мережевий аудіостандарт AES67. Таким чином обидві моделі без жодних ускладнень інтегруються в інші сумісні аудіомережі, зокрема в системи на базі Ravenna, що значно розширює їхню універсальність та спрощує налаштування й використання передусім на великих і технічно складних локаціях та/або на етапі інтеграції з обладнанням інших виробників.

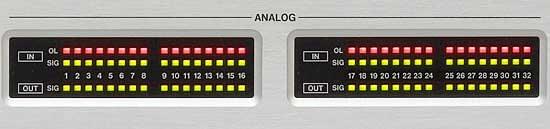

Інформативна індикація статусу та рівнів сигналу
Конвертер налаштовується та починає працювати миттєво. Індикатори наявності сигналу та пікових перевантажень (Overload) окремо для кожного аналогового входу та виходу зручно розташовані просто на передній панелі пристрою.
Оцінка стану системи - одним поглядом
Три окремі світлодіодні індикатори постійно показують поточну частоту дискретизації, а двоколірний синьо-червоний індикатор статусу інформує про стан системи, вимкнення звуку або наявність помилок у мережі Dante.

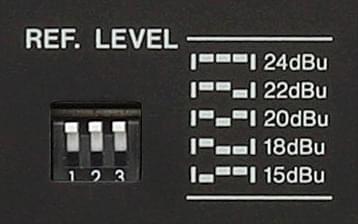

П'ять базових рівнів сигналу та миттєва адаптація до будь-якої задачі
Оскільки кожен робочий простір має свої технічні вимоги та специфіку, інколи доволі складні, нові конвертери забезпечують п'ять різних еталонних рівнів аудіосигналу, з котрих швидко можна обрати оптимальний для конкретних робочих умов. При цьому будь-де - у студії звукозапису, в апаратній бродкастингової компанії, з системами підсилення звуку або PA-системами - потрібний рівень за допомогою DIP-перемикачів на задній панелі конвертера налаштовується дуже швидко та просто.

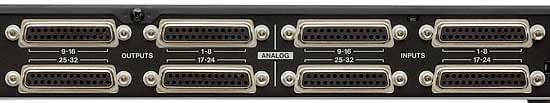

Компактні аудіороз'єми для зручної роботи з комутаційними блоками
Аналогові аудіовходи та виходи у конвертерах Tascam ML-16D та ML-32D реалізовані через компактні 25-контактні роз'єми D-sub. Головна перевага такого рішення - можна будь-коли обрати саме той тип фізичного підключення, що найбільше потрібен на конкретному об'єкті.
Компанія Tascam, нагадаємо, випускає всі відповідні комутаційні блоки для найрізноманітніших завдань. Для стаціонарних кабельних ліній та постійних інсталяцій оптимально підходить блок BO-32DE з балансними терміналами Euroblock. А для живих виступів та студії, де обладнання постійно перемикається, зручнішими є блоки BO-16DX/IN та BO-16DX/OUT зі стандартними балансними конекторами XLR (Male/Female).
Зручний формфактор 1U для монтажу у рекову стійку
Нові Tascam ML-16D та ML-32D виконані у корпусах формату 1U, тож штатно монтуються у звичайну телекомунікаційну або AV-стійку. Роз'єми D-sub замість десятків окремих портів безпосередньо на пристрої забезпечили потрібну компактність навіть 32-канальному конвертеру. При цьому задні панелі ML-16D та ML-32D не перевантажені роз'ємами (і, відповідно, кабелями), що значно спрощує та прискорює процес підключення конвертера, прокладання ліній та розміщення суміжного обладнання у стійці.
Основні переваги конвертерів Tascam ML-16D / ML-32D:
- Аналого-цифрові та цифро-аналогові перетворювачі для 16 (модель ML-16D) або 32 (модель ML-32D) аудіоканалів лінійного рівня.
- Мережевий інтерфейс Dante для двосторонньої передачі до 16/32 аудіоканалів через стандартну мережу Ethernet.
- Два роз'єми LAN (Primary/Secondary) для автоматичного резервування ліній передачі та надійного захисту від збоїв.
- Гнучка маршрутизація сигналу за допомогою програмного інструменту Dante Controller.
- Повна підтримка стандарту AES67 для зручної інтеграції з мережами Ravenna та іншими сумісними аудіосистемами.
- Сумісність зі стандартом мовлення SMPTE ST 2110-30 (з прошивкою Dante V1.2.0 та за наявності DDM v1.1).
- Високоякісний аудіосигнал - частота дискретизації до 96 кГц та роздільна здатність 24 біт.
- Інформативна індикація робочого статусу системи та поточної частоти дискретизації на передній панелі.
- Індикатори перевантаження (Overload) для надійного контролю аналогових вхідних сигналів.
- Індикатори наявності сигналу для всіх аналогових входів та виходів.
- П'ять доступних базових рівнів сигналу для адаптації під будь-які завдання у робочих середовищах професійних студій звукозапису чи студій прямих ефірів бродкастингових компаній (швидко налаштовуються перемикачами на задній панелі).
- Компактні 25-контактні роз'єми D-sub для підключення балансних лінійних входів та виходів (призначення контактів AES59-2012:TASCAM).
- Можливість використання комутаційного блока BO-32DE (термінали Euroblock) для постійних фіксованих інсталяцій.
- Можливість використання комутаційних блоків BO-16DX/IN та BO-16DX/OUT (балансні роз'єми XLR) для живих виступів та студійної роботи.
- Компактний розмір 1U для швидкого й зручного монтажу в стійку.
| Бренд | Tascam |
|---|
