На відбудову й реставрацію знаменитого Нотр-Дам де Парі після руйнівної пожежі, що сталася у квітні 2019 року й тривала декілька годин, знадобилося понад п'ять років масштабних робіт у надзвичайно інтенсивному режимі. Втім сьогодні собор виглядає, як новий, а у технологічному плані - навіть краще. Приміром, компанія-інтегратор Novelty, розпочавши роботи за два роки до відкриття об'єкта, повністю оновила акустичну систему собору відповідно до вимог замовника. Вони зокрема передбачали значне розширення зон покриття бездротової апаратури та максимально непомітне розміщення усього необхідного обладнання у старовинному інтер'єрі. Тож після ретельного вивчення усіх технічних аспектів цього вельми непростого проєкту, фахівці Novelty зробили експертний висновок, що настільки жорстким вимогам повною мірою відповідає лише нова широкосмугова бездротова екосистема Spectera від Sennheiser.


Розширена зона покриття й висока надійність

За словами Давіда Крет'єра, старшого інженера Novelty й керівника проєкту з реконструкції аудіосистеми Нотр-Дам де Парі, розуміння того, що для подальшої успішної роботи конче потрібне якесь нешаблонне і кардинально нове технологічне рішення, у фахівців компанії з'явилося ще на етапі попереднього вивчення варіантів бездротових систем, котрі б відповідали вимогам замовника. А вони, повторимося, були дуже жорсткими. Зокрема потрібна була нова система звукопідсилення для богослужінь, котра забезпечувала б стабільно високу якість та виразність звучання голосів, зокрема й коли священники й архієпископ під час служби не стоять на місці, а рухаються залою. Плюс до цього, необхідно було, щоб нова система охоплювала не лише основну залу для богослужінь, а й бічні каплиці та інші додаткові приміщення.

Коротко кажучи, проєкт вимагав обладнати у реконструйованому Нотр-Дам де Парі нову бездротову аудіосистему, котра ефективно охоплює собор на всю його довжину, від самого входу і аж до каплиці з реліквією Тернового вінця в самому кінці, та на всю ширину, і скрізь забезпечує однаково якісний і потужний аудіосигнал, попри всі численні конструктивні перешкоди будівлі: дерев'яні перегородки, масивні кам'яні колони та ін.

Оновлений Нотр-Дам де Парі зсередини - зону ефективного покриття всієї цієї грандіозної площі забезпечують всього чотири антени Spectera (Фото Джуліо П'ятті, Нотр-Дам)

Місце, відкрите для кожного

Знаючи, що в Нотр-Дам де Парі не тільки проводяться богослужіння, а й що собор для відвідин відкритий щодня, Давід Крет'єр та інженери компанії почали шукати систему, котра, окрім того, що забезпечувати надійне покриття в усій велетенській будівлі, була б також непомітною та якомога простішою у користуванні: "Нотр-Дам відкриває свої двері щодня. Зайти сюди може кожен, і не тільки, щоб послухати службу, а й просто щоб побути тут чи пройтися під величними склепіннями собору, - зазначає Лоран Прадес, технічний менеджер Нотр-Дам де Парі. - Саме цим наш собор унікальний. Тут завжди раді всім, і вірянам, і звичайним відвідувачам. Зайти сюди можна навіть під час богослужіння, а служби проводяться у години, коли собор відкритий для відвідувачів".

Щодня у соборі проводиться п'ять служб, котрі відвідують тисячі вірян, а ще більше людей заходить сюди помолитися. І ще це також місце, відкрите для гостей 12 годин на добу, сім днів на тиждень і 365 днів на рік.

Нотр-Дам де Парі унікальний ще й тим, що для відвідин він відкритий щодня. Навіть під час богослужінь потік звичайних відвідувачів у соборі не припиняється ні на хвилину (фото Жана-Батіста Делерю)

Як обрати оптимальну бездротову аудіосистему?

Отже, з огляду на такі унікальні особливості самого собору, вкрай жорсткі технічні вимоги проєкту, а також на вельми специфічні умови подальшої експлуатації нової апаратури, інженерам Novelty довелося дуже серйозно поміркувати, яка ж конкретно бездротова аудіосистема здатна впоратися з такими задачами. Стара аудіосистема Нотр-Дам де Парі функціонувала на основі аналогового двоканального приймача Sennheiser серії 3000 з парою активних спрямованих антен, що встановлені були у центрі амвона. Між іншим, ту систему і загалом колишню апаратуру Sennheiser Лоран Прадес згадує лише добрими словами, бо впродовж багатьох років працювала вона бездоганно. Та оскільки новий проєкт вимагав зокрема набагато більшої площі покриття Давід Крет'єр вирішив, що аналогові системи для цього вже не актуальні:

"За проєктом нова аудіосистема має покривати приміщення не лише посередині, як раніше. Зона впевненого покриття має охоплювати весь собор. А він - трохи більше ста метрів завдовжки від входу до задньої частини та майже 50 метрів завширшки в трансепті".

"Задача ця, звісно ж, без проблем вирішується застосуванням звичайних бездротових систем, з котрими добре знайомі і ми, і технічні фахівці нашого замовника, - продовжує Давід. - Одначе будь-яка з таких систем потребує щонайменше восьми спрямованих антен. І всі їх, по-перше, треба розставити у визначених точках по всьому собору, по-друге, якось з'єднати їх довжелезними кабелями, а по-третє, думати потім, як компенсувати істотні втрати сигналу у лініях без перевитрат бюджету. Бо для ефективної компенсації втрат у мідних коаксіальних кабелях такої довжини задіювати довелося б ще й оптоволоконну технологію, а отже й доволі дорогу апаратуру, та ще й не без додаткових ускладнень з об'єднанням пар антен і зонуванням. Іншими словами, рішення на основі звичайної бездротової аудіосистеми з самого початку виходило досить складним технічно, потребувало численних допоміжних пристроїв і в перспективі значно ускладнювало ручну активацію та деактивацію зон покриття".

Комплексним рішенням усіх технічних проблем стала нова Spectera

Як альтернативу звичайній бездротовій аудіосистемі, надто дорогій та складній для проєкту, інженери Novelty спочатку розглядали варіант рішення на основі технології DECT. І саме у той час Давід Крет'єр відвідав одну з чергових презентацій Sennheiser і нарешті особисто познайомився з технологією WMAS та новою екосистемою Spectera:

"І якось так дуже вдало склалося, що з кожною хвилиною тієї презентації я для себе прораховував, як Spectera буквально одна за одною усуває технічні проблеми нашого проєкту у Нотр-Дам де Парі. А під кінець вже стало очевидним, що усім його конкретним вимогам ця система відповідає якнайповніше, та ще й значно спрощує і прискорює увесь етап монтажу обладнання. Передусім, на відміну від звичайних бездротових систем, Spectera не потребує диверситивності. Тому для порівнянного чи навіть кращого покриття їй потрібні не вісім, а всього чотири антени, а значить, і кабелі вдвічі меншої довжини. Плюс до цього, антени Spectera встановлюються та налаштовуються значно простіше та навіть без участі кваліфікованого спеціаліста, повністю усуваючи таким чином труднощі з зонуванням та ще безліч технічних питань. І що не менш важливо, антени Spectera підключаються за допомогою звичайнісінького кабелю Ethernet, простішого і набагато дешевшого за коаксіальний".

На відміну від звичайних бездротових аудіосистем, Spectera не потребує диверситивності, тож і антен для створення ефективної зони покриття в усьому соборі їй потрібно вдвічі менше (фото Олів'є Алларда)

Та попри настільки істотні переваги нової екосистеми про технічні вимоги проєкту інженери Novelty пам'ятали добре і планували прокласти у соборі не RJ45, а саме оптоволокно. Тому довелося додатково звертатися за консультацією до Sennheiser. Одначе компанія одразу ж підтвердила, що Spectera так само якісно працює і з подовженням на оптиці і що для цього потрібно додати до системи всього лише простий медіаконвертер. "І от саме тоді всі ми нарешті зрозуміли, що Spectera - це саме те рішення, котре ми так довго шукали для нашого проєкту", - згадує Давід.

Наступним етапом було узгодження нового рішення з замовником і перевірка Spectera на надійність, функціональність та ... непомітність безпосередньо на місці. "Кожен кабельний маршрут майбутньої аудіосистеми ретельно вивчав цілий колектив інженерів та архітекторів, - розповідає Ален Рішон, менеджер проєкту Novelty для Нотр-Дам де Парі. - З урахуванням перспектив подальшого її вдосконалення спеціалісти вбачали більш доцільним використовувати саме оптоволоконне з’єднання. А Spectera, як система, у якій успішно реалізовані найсучасніші телекомунікаційні та мережеві технології, і цьому баченню теж відповідає оптимально".


Монтується набагато швидше

Попередні тести показували, що Spectera для Нотр-Дам де Парі підходить якнайкраще не тільки на папері, а й, так би мовити наживо. Проте інженери Novelty, як справжні профі, прагнули перевірити систему належним чином, у тому числі й на здатність ефективно працювати й забезпечувати якісний і потужний бездротовий аудіосигнал у складних радіочастотних умовах. Для цього на початку 2024 року, коли реконструкція собору ще тривала, організоване було окреме комплексне тестування нової екосистеми.

"Спеціально сформована була ціла експертна бригада. Всі у білих комбінезонах", - згадує з посмішкою Давід Крет'єр. Компанію Sennheiser представляли Адрієн Суліман (менеджер з розвитку бізнесу відділу Professional Audio) та Чарлі Фуркад (інженер відділу Pro Audio). Під їх керівництвом техніки Novelty розгорнули тестову версію Spectera на об'єкті, вщент заповненому металевим будівельним риштуванням. Паралельно був створений тестовий проліт для перевірки візуального вигляду та якості звуку аудіосистеми.

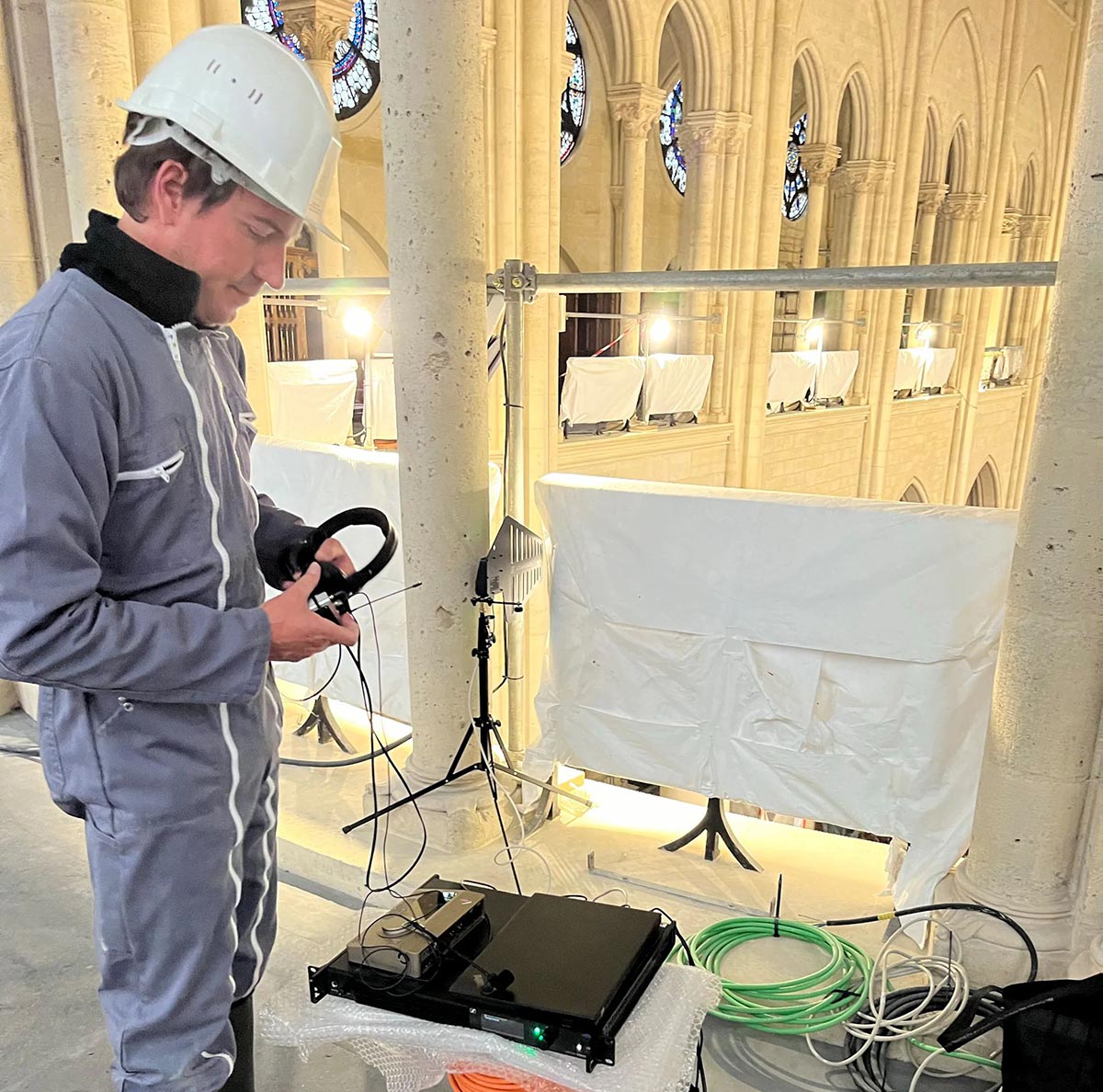

Чарлі Фуркад, інженер відділу технічної підтримки Pro Audio компанії Sennheiser, під час комплексного тестування Spectera у Нотр-Дам де Парі на початку 2024 року до завершення будівельних робіт у соборі (фото Sennheiser)

Результати Spectera, як і очікувалося, показали більш ніж позитивні. Тож далі залишалося лише вкластися у жорсткий графік реконструкції. А оскільки надзвичайні обставини вимагали надзвичайних заходів, то восени того ж 2024 року компанія Sennheiser тимчасово надала Novelty нову Spectera у передсерійній версії, що складалася з базової станції та трьох двобічноспрямованих бодіпаків SEK. А замість ручного бездротового модуля Spectera, прототип котрого на той час тільки-но був розроблений і проходив попередні випробування, у соборі встановлена була бездротова система Digital 6000 з двоканального приймача та пари ручних передавачів, теж тимчасово.


Мікрофони Sennheiser у Соборі Паризької Богоматері

Сьогодні знаменитий Нотр-Дам де Парі, як і раніше живе повним духовним життям, ритм котрого задають п'ять богослужінь щодня. "Кожного дня перед першою ранковою месою і щовечора після останньої меси вірян та відвідувачів священники з притвору запрошують на традиційну молитву "Angelus Domini", - пояснює Лоран Прадес. - Мікрофони кожен з них обирає відповідно до власних уподобань. Одні проводять службу з ручними мікрофонами, а іншим більше подобаються комплекти з поясного передавача та мікрофона Sennheiser MKE 40 - в основному за зручність та здатність передавати звучання голосу дуже якісно й чисто. У нас є навіть справжня AV-апаратна, з котрої студійна бригада телеканалу KTO щоденно веде прямі трансляції богослужінь".

Коли службу записати потрібно непомітно, то священники найчастіше користуються встановленим на амвоні собору Sennheiser MEB 114, конденсаторним мікрофоном граничного шару з напівкардіоїдною діаграмою спрямованості, котрий і виглядає привабливо, і звук передає максимально точно та з винятково рівномірною спрямованістю в усьому діапазоні частот. А ведучі концертів хору "Maitrise Notre-Dame de Paris", що їх асоціація "Musique Sacree a Notre-Dame de Paris" організовує у соборі щовівторка виступають здебільшого з бездротовими Sennheiser.

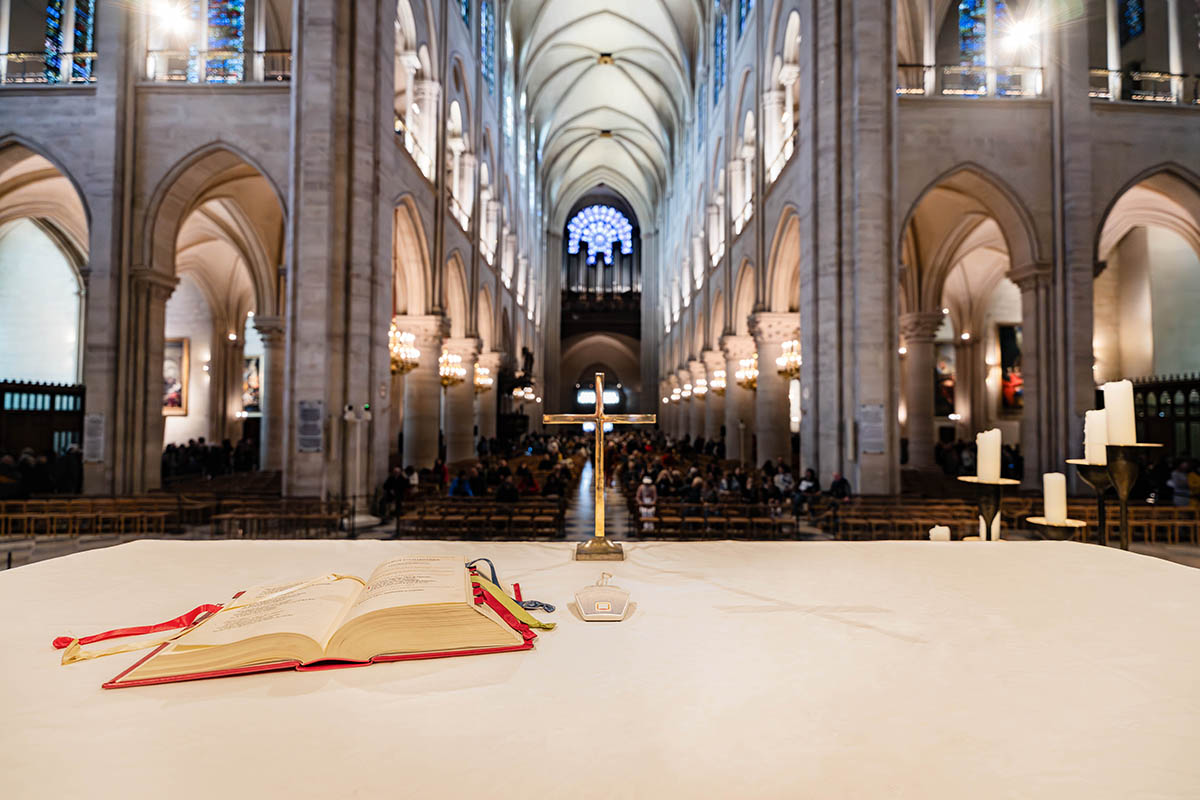

Мікрофон граничного шару Sennheiser MEB 114 на вівтарі собору Нотр-Дамі де Парі - саме його найчастіше задіюють для відеозаписів богослужінь, бо він майже непомітний, виглядає естетично і звук передає максимально точно та з винятково рівномірною спрямованістю в усьому діапазоні частот (фото Олів'є Алларда)

З Spectera простіше й зручніше

Сьогодні технічна стійка з аудіосистемою в Нотр-Дам де Парі просто вражає лаконічністю та компактністю. Базова станція Spectera займає лише один юніт, при цьому екосистема дає змогу одночасно задіювати до 32 бездротових мікрофонів і 16 стереосистем персонального моніторингу (IEM). Звичайна бездротова система з аналогічними можливостями та у відповідній комплектації займає набагато більше місця і споживає в рази більше електроенергії.

Spectera підключена безпосередньо до консолі DiGiCo по протоколу Dante через матрицю 4ERA4, що забезпечує просте і безперебійне транспортування та розподіл аудіоканалів на консолі. Спочатку інженери Novelty планували розмістити всі чотири антени Spectera на галереї собору на висоті близько десяти метрів, та зрештою їх опустили нижче, забезпечивши стабільно якісне покриття по всій будівлі.

Базова станція Spectera займає лише один юніт і при цьому дає змогу одночасно задіювати до 32 бездротових мікрофонів і 16 IEM-систем. Звичайна бездротова система у відповідній комплектації займає набагато більше місця і споживає в рази більше електроенергії (фото Олів'є Алларда)

Широкі можливості масштабування

Усі роботи з інсталяції та налаштування Spertera у Нотр-Дам де Парі успішно завершені, і Давід Крет'єр вже почав планувати наступний етап розвитку й удосконалення екосистеми: "Для заходів, де священники виступають на площі перед собором, скоріш за все, знадобиться додаткова, п'ята антена. З її підключенням, я впевнений, ніяких проблем не буде. Поки вистачає і наявних чотирьох. Та експеримент вже провели. Священники просто винесли одну з антен на вулицю. І в процесі навіть не вимикали систему. Більш того, її навіть перезавантажувати не довелося - Spectera працює відмінно й у такому майже мобільному режимі".

Так, у новій аудіосистемі старший інженер компанії Novelty більш ніж упевнений: "Spectera дає змогу використовувати більше бодіпаків, як наявних у соборі, так і додаткових, котрі для разових заходів технічний відділ просто бере в оренду. Також за потреби можна швидко організувати додаткові канали зовні будівлі, допомагаючи колегам з KTO та Radio-France, які у Нотр-Дам де Парі працюють регулярно. І двоспрямованість Spectera відкриває просто безліч нових можливостей для звукорежисерів. Приміром, рівні аудіо вони тепер налаштовують просто на ходу зі своїх робочих планшетів. Тиснеш кнопку PFL і слухаєш звук у своїх навушниках, підключених до персонального двобічноспрямованого бодіпака SEK. Такі варіанти використання системи з Sennheiser ми навіть не обговорювали, а сьогодні ці та інші корисні функції Spectera реально допомагають у роботі й звісно ж дуже подобаються всім. Бонуси, так би мовити, котрих у цієї системи ще чимало".
